配光曲線量測儀(光度分佈機)         LID-120

1. 介紹

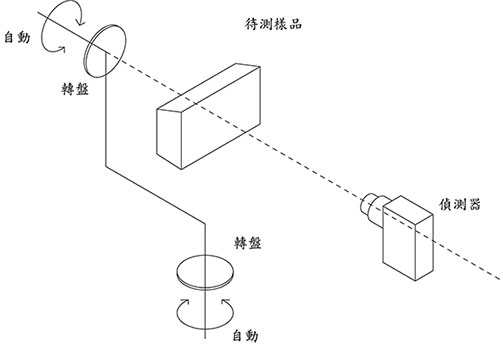

可量測燈具於相同半徑上的光強度分佈,藉此分佈來設計反射罩。符合CIE 要求,並藉由伺服器控制旋轉機台,實現CIE TypeC-γ 量測方式。可用於測量室內照明燈具、投射燈具、道路照明燈具等的空間光強分佈及各種光度測量參數,量測結果可輸出產生 .txt 及 IES(DiaLux),方便一般光學軟體的讀取及可匯入報表。

2. 基本量測功能

空間光強分佈曲綫、空間等光強曲綫、光強數據、平面等照度曲綫、眩光指數、有效發光角、光束角、上射光通比、下射光通比、燈具總光通量、有效光通亮等,及測試相對色品座標(x,y)、主波長、尖峰波長、色溫、演色指數、半寬度等參數,滿足國際照明協會CIE 對光強度測量要求。

3. 特色

★ 符合CIE(國際照明學會) TYPE C-γ 量測方式
★ 用於各種LED燈具(半導體照明燈具)、道路燈具、室內燈具、戶外燈具的空間配光曲線(光度分佈)的高精密量測

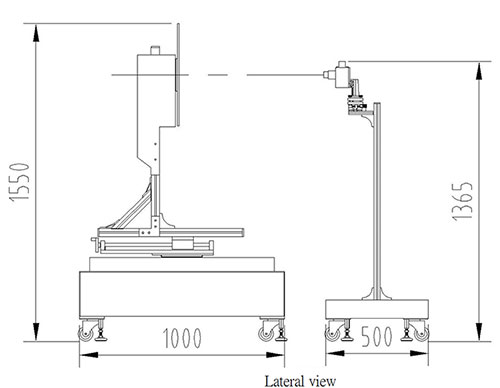

★ 待測物旋轉台與Sensor 端底部輪子可方便調整距離及變更位置
★ 配載精密水平和垂直方向的十字雷射對準裝置,以精確對準燈具中心點
★ 架設燈具方板具多孔位,方便架設燈具及十字雷射對準使用
★ Sensor 端有Detector alignment 微調平台X-Y-Z 軸,方便細部微調更準確對準中心點
★ 可自行在軟體內進行照度校正,照度標準來源為國家標準實驗室,可追朔至 TAF
★ 符合國際標準要求的量測軟件,測試結果能直接以IES(美規)、LDT(歐規) 等國際通用的標準格式文件輸出
★ 可實現各種光源、燈具的顏色分佈,平均顏色特性及空間顏色不均勻性量測,及空間亮度分佈測試功能
★ 可依據量測出來的光形設計燈具
★ 可自動描繪LED/LED、模塊/LED、燈具/ 節能燈/HID 燈等各類光源空間分布強度分配,空間光強分佈立體圖、空間顏色分佈、平均色度特性
可量測120CM燈管及大型燈具。亦可應用至第二次光學設計



4. 量測介面

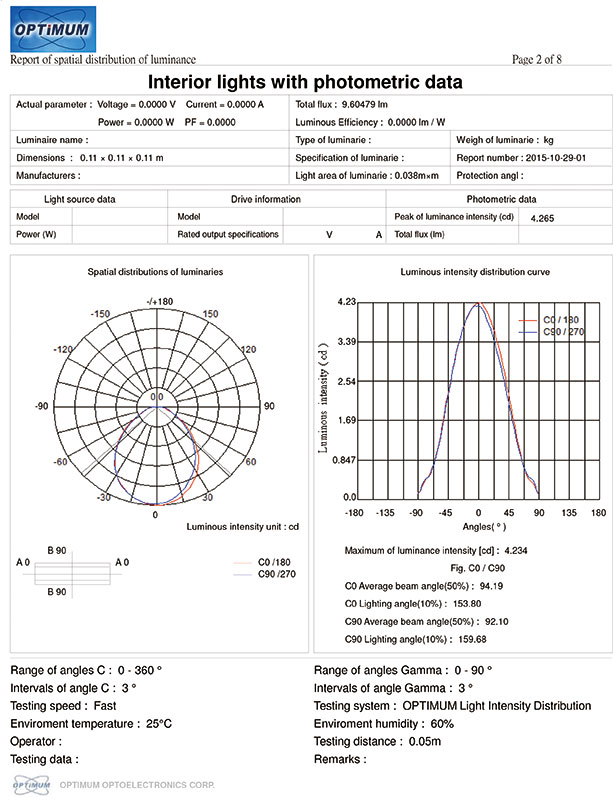

5. 輸出報告
