光通量(流明)量測系統 LM-ISP-XXXX

1. 介紹

此套系統可搭配最大3000mm 積分球,用來量測目前市面上的LED 路燈、投射燈、室內燈等大型燈具的光通量(流明)。超強的軟體功能,操作簡單,量測快速,可符合生產廠商的量產量測目的。量測結果資料儲存功能,及正式量測結果產出報告。

2. 特色

a. 使用長焦距光學平台高精密度光譜儀為量測主要元件
b. 結合光譜儀與照度計功能,量測符合光度計誤差比規範
c. 並搭配尚澤光電自行開發之光通量軟體,亦可客製化符合客戶需求
d. 多種光譜範圍供選擇,可看到每個波段不同的強度
e. 內置量測平台,符合4π 及 2π 量測方式
f. 量測數據支持報表分析功能,可輸出至 excel 或文字檔,並可輸出正式報告(PDF)
g. 內建光譜儀校正功能,量測值為絕對值,校正來原為台灣國家標準實驗室NML及TAF
h. 自動繪製 I-V、I-Iv、I-Φv 等曲線,方便客戶評估燈具


3. 主要量測功能

色度參數: 色度座標(x,y)、(u’,v’)、主波長(λd)、 峰值波長(λp)、半波寬(Δλd)、演色指數
(R1-R15)、 色飽和度 ( 色純度)、相關色溫(TC)
光度參數: 輻射通量(mW) 、流明值(lm)
電參數: 光效率(PF)、光效能(W/lm)


4. 硬體配置

a. 分光光譜儀(SM-2000)
b. 視待測物大小搭配適合的積分球尺寸
c. 直流電源供應器
d. 交流電源供應器
e. 電腦及微軟視窗操作量測軟體
f. 標準燈(校正系統),可追朔國家標準實驗室(NML)
g. 輔助燈
h. 儀器櫃

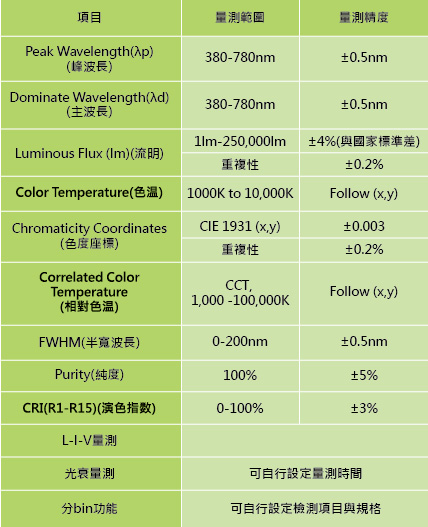

5. 流明量測系統量測專案與規格精度表

(以下皆為量測LED燈規格)


6. 量測介面
